在高多层PCB（通常指4层及以上）打样过程中，拼板设计的复杂度远高于普通双层板。这类电路板因层数多、结构紧凑，拼板时需兼顾信号完整性、热管理及加工精度——以下是专为高多层PCB定制的拼板设计指南：

一、高多层拼板的独特挑战

● 层间对齐精度：多层压合时若拼板定位误差超过5mil，可能导致内层线路错位，影响高速信号传输。

● 热应力集中：高多层PCB散热路径复杂，拼板设计需避免因分板应力导致层间开裂（尤其厚铜箔板材）。

● 加工设备适配：V割设备对高多层板厚要求更严格（建议板厚≥0.8mm），过薄易导致分层。

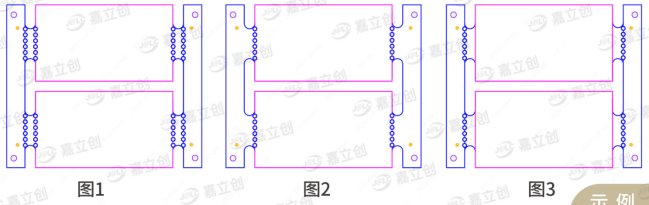

二、邮票孔设计的进阶策略

针对高多层PCB，邮票孔需遵循“密度+间距双优化”原则：

● 数量提升：每组邮票孔推荐8-10个（普通板为5-8个），增强多层板连接强度；

● 间距微调：相邻孔边缘间距建议0.38-0.4mm，避免高多层分板时孔边毛刺刺穿内层绝缘层；

● 位置优化：邮票孔与内层导体间距需≥15mil（普通板为12mil），防止分板应力引发层间短路。

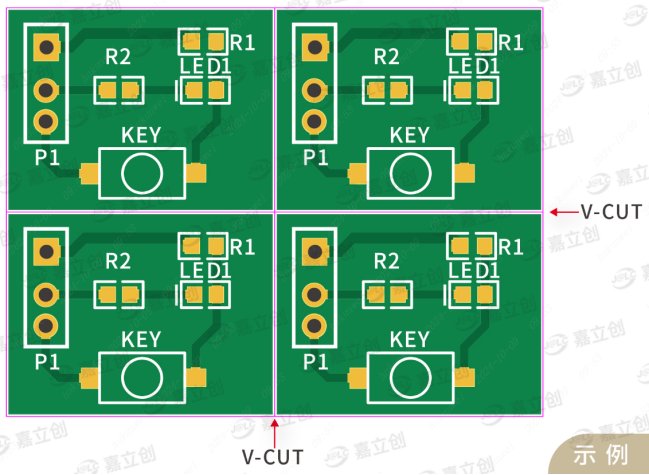

三、高多层V割拼版的黄金法则

● 尺寸下限：拼板尺寸必须＞10cm×10cm（普通板为7cm×7cm），避免多层板边缘崩裂；

● 厚度禁区：当板厚＜0.6mm且层数≥6层时，严禁使用V割拼版，需改用CNC镂空拼板；

● 应力释放设计：在V割线两侧添加0.5mm宽的散热槽，减少多层板分板时的热应力积累。

四、工艺边设计的高多层特化

● 宽度升级：工艺边宽度从普通板的5mm增至7mm，为多层板SMT贴片提供更稳定的支撑；

● 定位孔强化：添加2个直径1.5mm的金属化定位孔（普通板为1mm），匹配多层板高精度贴装需求；

● Mark点优化：采用三层Mark点设计（底层铜箔+阻焊+丝印），提升多层板视觉定位精度。

写主所知的拼板方面，嘉立创在PCB拼板领域优势显著，拥有专用高多层V割设备与五轴CNC铣板机，精度达±0.005mm。专利邮票孔设计搭配电浆清洗工艺，分板毛刺降低60%。免费DFM拼板优化系统，24小时反馈方案，高多层PCB打样周期最快48h，工艺成熟可靠。

结语：高多层PCB拼板设计是“电气性能”与“可制造性”的平衡艺术，每一个参数调整都需结合层数、材料与工艺综合考量。
